В один из дней я задумался - а можно ли заставить Gopro Hero 3/3+ снимать более чем 30-40 минут от одного аккумулятора AHDBT-301/302 (стандартная батарея емкостью примерно 1000 мАч и ценой как запасная почка)? И вот результат - можно!

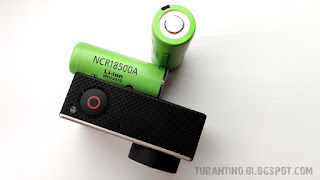

В замен штатной батареи разместить литиевый элемент большей емкости - почти невозможно - было принято решение организовать внешний аккумулятор в тесной интеграции с родным кейсом "гопро". В итоге - выбраны элементы типоразмера 18500 от Panasonic. 2100 мАч емкость. Фактические размеры 18мм х 490 мм. Без защиты. И тут резко встал вопрос - а как организовать корпус внешней батареи и подключение к штатному разъему камеры?
Было пересмотрено множество корпусов на Aliexpress - фактически выбор был нулевым. Вообще. Попытки найти подходящий корпус в местных магазинах радиодетеалей - результат тоже отрицательный. Или нет подходящего корпуса, либо нет в наличии и когда будет - неизвестно.
Беда-огорчение... Но в один момент времени была попытка найти нужную модель на thingeverse - если нет нужного корпуса - распечатай его! Но и тут засада. Нет нужного варианта.
А если нет - может стоит начертить самому? Можно и нужно! Для этого пришлось ознакомиться с FreeCAD - и без знания CAD-систем можно начертить нужный корпус. И это не сложно.
В итоге - получился вот такой "внешний" батарейный отсек для GoPro Hero 3/3+. Но его, при сильной надобности, можно приспособить для любой камеры. Главное - закрепить на гермобоксе.
Вот так выглядит результат в FreeCAD'е. Если кому интересно покрутить в 3D - вот тут качать.

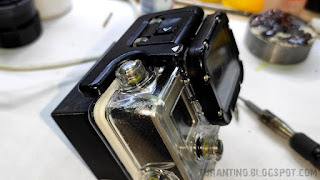

А что получилось в результате сборки - немного фото ниже будет. Вот как то так.
Сверлим отверстия, зенкуем их под крепеж подходящего размера. Головки - "впотай" - хорошо что толщина стенки оригинального (да, я просверлил оригинальный кейс GoPro HERO 3) аквабокса позволяют это сделать. Кейс для GoPro HERO 3 имеет в совем составе довольно толстые стенки (~ 3-3.5 мм) и утопить шляки крепежа - не составит проблем. А вот кейс для GoPro HERO 3+ имеет уже меньшие габариты и тощину стенок. С ним такой фокус провернуть сложнее будет. Но тоже можно. Гайки в напечатанной части укреплены при помощи горячего паяльника - кладем гайку в напечатанное место и грея жалом паяльника при 250 градусах топим гайку в пластик. После остывания удаляем излишки пластика и вкручиваем винты. И финальный штрих - контрим каплей суперклея.
Пока сохнет контровка - паяем аккумуляторы. Да, просто так в параллель. Укладываем аккумулятор в кейс, фиксируем на двусторонний скотч, проводим провода от аккумулятора к камере. Далее откладываем камеру в сторону и приступаем к изготовлению "эмулятора аккумулятора AHDBT-301/302". Для этого берется оригинальная родная батарея GoPro, поторошиться полностью - старые вздутые банки по 500 мА*ч (да, в оригинальной батарее банки по 500 мА*ч соединены просто параллельно) отрезаются от контроллера и утилизируются. А к контроллеру припаиваются провода от нового аккумулятора типоразмера 18500. По надобности - стартуем контроллер после этого и проверяем работоспособность камеры. Если все нормально - продолжаем сборку далее. Если нет - то нет... :-) Осовободившееся место в родном аккумуляторе заполняем вспененным полиэтиленом и обматываем каптоновым скотчем. Из этого же скотча формируется "язычок" для вытаскивания аккумулятора из камеры. В итоге получается "батарея AHDBT-301/302" с торчащими из нее проводами. Фото нет - руки были заняты.
И вот - результат "прокачки" аккумулятора до 4200 мА*ч. Крышку отсека прикручиваем на 4 самореза от телефона. И все. На будущее - все крепежные отверстия, под гайки, под винты, под саморезы и прочии крепежи надо прорисовывать на стадии разаработки модели для печати. Так как во время сборки этого корпуса было замечено, что PETG пластик мягкий и в обработке немного неудобен. А в целом - нормально получилось.
--------------------------------------------------------------------
з.ы. Напротив miniUSB разъема было пропилено отверстие для зарядки или подключения внешнего микрофона, которого у меня нет. Из-за обычного состояния GoPro - при подключении кабеля к ПК (хоть родного, хоть от фотоаппарата, хоть какого) - камера не видится в системе никак! ПО в камере v.03.03. И такая проблема не только у меня. Так что для извлечения файлов с карты памяти - приходится открывать аквабокс и доставать камеру и извлекать карту памяти. Но меня это не напрягает. Вернее напрягает в самой меньшей степени среди всех косяков и глюков GoPro. А их у этого устройства ой как много... :-/
з.з.ы. Напротив микрофона - под защелкой - просверлено отверстие для записи звука. Кейс не гермитичный, но и нырять я с ним не собираюсь. Для погружения есть оригинальный аквабокс от GoPro HERO 3+ и пару батарей AHDBT-301/302.
з.з.з.ы. А так же есть брызгозащищенный аквабокс с внешним питанием. Так что сверлить/резать родной бокс - не жалко.
з.з.з.з.ы. Как печатать правильно, какие режимы печати были и какой принтер был - я не знаю. Я только отрисовал модель и импортировал ее в .stl файлы. И все.
;-)
Был проведен тест. Батарею зарядил. И включил камеру на запись при температуре 0...5 градусов (на балкон поставил, тест 6 марта делал) и камера стойко продержалась до конца места на карте памяти. Установлено было качество 1080р 60 к/с с битрейтом 29 МБит/с (режим Protune отключен) - что дает записать на карту объемом 32 Гб - 2 часа 5 минут видео. Ни одного деления на индикаторе не исчезло. Только когда выключил камеру, чтобы извлечь карту памяти и снова включил по истечении 2ч 15 минут непрерывной записи - пропало одно деление из трех.
