Bluetooth 3.0 DL-LINK TS-BT35A08

Хочу рассказать об устройстве, с помощью которого можно расширить функционал старого музыкально центра, автомобильной магнитолы или же превратить обычные наушники в беспроводную гарнитуру.

Посылка в виде белого бумажного «пупырчатого» пакета дошла довольно быстро — всего 12 дней с момента выдачи трека до получения бандероли в почтовом отделении. Останавливаться на упаковке и истории трек-номера я не буду — ничего особого в доставке почтой Нидерландов я не заметил.Интригующим моментом было что-то в недрах упаковки — оно болталось и громыхало при встряхивании конверта. Желание узнать что там внутри было сильно и сразу по приходу домой я приступил к распаковке и фотосъемке полученного конверта.

Заводская упаковка с описанием возможностей содержимого и с вариантами применения.
Открываю коробку и оттуда первым делом выпал источник шума:

Переходник Jack 3,5 мм на Jack 3.5 мм. Металлический. Относительно тяжелый. В заводской упаковке ничем не закреплен.

Так же была обнаружена инструкция по использованию устройства:

Зарядный кабель USB — microUSB длиной ~300 мм, кабель только для зарядки — передача данных невозможна:

И сам виновник обзора:

Органы управления и разъемы, как видно из представленных фото, немногочисленны — разъем microUSB, звуковой разъем 3,5 мм и кнопка включения/выключения. Так же в наличии отверстие микрофона и прорези на скругленной части устройства — но для чего они — нигде нет информации. Я предполагаю, что для крепления к шнурку для переноски (в комплекте его нет).

Подключенные аудио переходник и зарядка выглядят так:

Размеры устройства: 54х11х22 мм, диаметр скругленной части 24,5 мм.
Вес устройства: 12 г.

Заявленные характеристики:

• Model: TS-BT35A08
• Design: Portable, Car, Mini, Multifunctional
• Supports: Bluetooth, Hands-free Calls, Microphone
• Functions: Auto Sleep, Stereo
• Compatible With: Tablet PC, PC, iPod, MP3, PSP, MP4, iPhone, MP5, Laptop, Mobile Phone
• Connection: Wired, Wireless
• Interface: 3.5mm Audio, Micro USB
• Audio Source: Bluetooth Enabled Devices, Electronic Products with 3.5mm Plug
• Color: Black
• Protocol: A2DP
• Transmission Distance: W/O obstacles 10m
• Bluetooth Version: V3.0+EDR
• Power Source: USB
• Charging Voltage: DC 5V
• Time: 8hours
• Operating Range: 10m
• Product Weight: 12 g
• Package Weight: 0.062 kg
• Product Size (L x W x H): 5.4 x 2.5 x 1.0 cm / 2.12 x 0.98 x 0.39 inches
• Package Size (L x W x H): 11.0 x 7.5 x 2.0 cm

Package Contents: 1 x Receiver, 1 x USB Cable, 1 x 3.5mm Connector, 1 x User Manual

Часть характеристик совпадает при беглом осмотре устройства, но перед включением я все же разберу этот «свисток» для проверки на предмет непропайки, замыканий и не смытого флюса.

Расчлененка:

Корпус собран из двух половинок, скрепленных парой капель клея.

Извлекаю плату с аккумулятором. Корпус по частям: две половинки и кнопка. Кнопка из полупрозрачного пластика темно-красного цвета. Это нужно для того, что бы было видно индикацию текущего режима работы.

Вид на печатную плату со стороны микрофона, основного чипа OVC3960, усилителя звука на PT2308-S, кнопки управления режимами работы с светодиодами индикации. Видны остатки не смытого флюса вокруг кнопки и светодиодов.

Светодиоды индикации. Два светодиода, расположенные над кнопкой — индикаторы режимов работы устройства в целом. Синего и красного цвета. Ближе к торцу платы расположен индикатор заряда батареи. Работает только во время зарядки от сети или ПК.

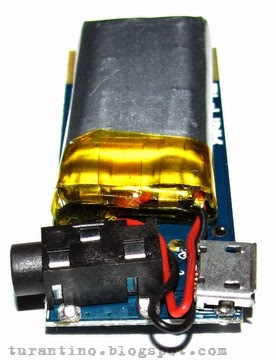

Вид со стороны аккумулятора, разъемов microUSB и выхода аудио сигнала.
Аккумулятор не имеет каких либо маркировок на видимой стороне. Другой стороной аккумуляторная батарея фиксируется на плате двусторонним вспененным скотчем.

Попытаюсь снять аккумулятор. Попытка успешна, но и там маркировки емкости/типа/размеров аккумулятора нет. Размеры аккумулятора: 31х15х5 мм. Смываю остатки старого скотча и фиксирую батарею на новый.

Теперь пару слов о начинке. Модуль OVC3960 — в полной мере соответствует характеристикам, заявленным на странице с товаром. Даташит на данный чип найти не проблема — единственная сложность — он почти полностью состоит из малопонятных иероглифов.
Сокращения и технические аббревиатуры типа EDR, A2DP в тексте документа склоняют к мысли что все это присутствует.

Хэдамп PT2308-S — довольно распространенный стерео усилитель класса АВ для наушников. В данном случае он включен «почти» по типовой схеме включения. К этому «почти» я вернусь немного позже.

Контроллер заряда TP4054 — на фото это SMD SOT-23-5 с маркировкой 54b7. Включен по типовой схеме. Индикация режима работы осуществляется одним светодиодом.
В данном случае — при разряженной батарее и подключении зарядного устройства — светодиод светит ярко, но по мере заряда аккумулятора яркость падает почти до нуля. Никакой смены цвета с красного при зарядке на зеленый при полном заряде батареи нет в данной схеме.

Отмыв плату от флюса, зафиксировав аккумулятор и не обнаружив явных замыканий я собрал приемник в первоначальное состояние. Сложного ничего в этом нет — главное не спешить и иметь в запасе пару капель цианопана для склеивания корпуса в нескольких точках.

Установил собранное устройство на зарядку.
От источника питания 5В 1000мА время до полного заряда (светодиод-индикатор зарядки через кнопку почти не виден был) прошло 2 часа. После этого я приступил к «полевым испытаниям».

Включение устройства. В режим обнаружения устройства включается долгим (более 5 с) нажатием на кнопку ответа/включения. Индикация при включении: мигнет синий светодиод, затем красный, снова пару раз синий, а потом до обнаружения попеременно синий-красный светодиоды…
Как было указано в инструкции — подключиться легко, никаких пинов вводить не надо.

Последующие подключения к сопряженному устройству происходят без каких-либо трудностей. Все события сопровождаются звуковыми оповещениями: включение устройства, подключение, входящий вызов и т.д.

Попытка совершить вызов при помощи DL-LINK прошла успешно. Но вот качество звука… Оно оставляет желать лучшего. Я слышал абонента немного глуховато (в качестве наушников использовались Sony MDR-EX10LP). На том конце провода меня слышали как из большого и длинного коридора.
Прием вызова — никаких затруднений не возникло. Во время вызова в наушниках звучит звонок телефона (не мелодия на вызов Вашего телефона, а именно звонок старого дискового телефонного аппарата) — принимается вызов одинарным нажатием на кнопку. Слышимость — «так себе» (на тройку с минусом) по оценке собеседника, но все исправляется если расположить микрофон DL-LINK ближе к источнику речи (говорить почти в саму коробочку). Так же в наушниках отчетливо слышна работа компрессора и шумодава. Немного глотаются окончания фраз. В радиусе комнаты проблем с приемом не было. Связь стабильна.

Использование в качестве стерео гарнитуры. Все работает. Звук есть. Но не самого высокого качества. Во время воспроизведения одинарное нажатие на кнопку ответа/включения ставит плеер (AIMP v1.00, Build 167) на паузу. двойное нажатие — плеер на паузу и идет набор последнего набранного номера.
Так же простое одинарное нажатие с рабочего стола телефона — открывает плеер и начинает воспроизведение, двойное нажатие с рабочего стола — набор последнего набранного номера.

О качестве звука. Ранее я упоминал о «почти» даташитовской схеме включения усилителя наушников. Это «почти» немного портит всю картину. Звук сухой, преобладание СЧ и ВЧ, НЧ никак не выражены, но полностью не отсутствуют. Исправить ситуацию поможет эквалайзер в плеере, желательно с возможностью ручной настройки.
А что с формой сигнала на выходе то? Надо бы проверить… Сгенерировав контрольные образцы звуковых файлов в редакторе Audacity с параметрами 44100 Hz/1411 kbps/PCM/.WAV, загрузил полученный набор файлов в телефон и приступил к лабораторной работе.

В качестве источника сигнала — вышеозначенные файлы .WAV, устройство воспроизведения lenovo IdeaPhone P700i с установленным AIMP v1.00, Build 167, эквалайзер в плеере отключен, нагрузка — два резистора МЛТ-0,125 1 кОм, осциллограф — Hantek DSO1060.
На тех же частотах и на той же нагрузке было проведен опыт и с DL-LINK. Результаты — говорят сами за себя…

На всех осциллограммах измерение Vamp в режиме peak to peak. Соответственно — слева — сигнал с телефона, справа — сигнал с DL-LINK.

Проблема в том, что между ЦАП OVC3960 и входом PT2308 нет делителя соответствующего. Уровень сигнала с OVC3960 слишком велик и усилитель начинает «резать» уровень выходного сигнала, что на слух не очень приятно проявляется. Кнопок регулировки громкости, которыми можно было бы установить приемлемый уровень сигнала, на DL-LINK нет.
Полное отсутствие НЧ в выходном музыкальном сигнале — а в этом виноваты выходные конденсаторы. В герое обзора установлены два конденсатора в SMD корпусах емкостью всего по 22 мкФ. Этого катастрофически мало.

Я попробовал зашунтировать установленные конденсаторы электролитами на 220 мкФ х 10В и оценить на слух изменения. И что сказать… НЧ составляющая стала в разы заметнее, звук изменился в лучшую сторону. Жаль, эти конденсаторы не поместятся по высоте в корпус устройства, так как места там нет.

О заявленных времени работы и дальности уверенного приема. После второго полного заряда аккумулятора, DL-LINK в режиме воспроизведения продержался с 10:00 часов утра до 16:35 вечера. Время непрерывной работы почти 6,5 часов из заявленных 8. По разрядке устройство издало невнятный мелодичный звук и погасло выключилось.

Дальность приема — в условиях квартиры в доме из сборных ж/б конструкций — в радиусе одной комнаты связь устойчива. Через одну стену — связь устойчива, но… все зависит от положения антенны DL-LINK в пространстве. Через 2 стены и расстояние 6 м — связь нестабильна, звук приходит рывками и с «заиканиями». Телефон часто теряет связь с устройством.
На открытом пространстве без каких либо преград дальность уверенного приема порядка 9-10 метров. Заикания звука начались на 11 метрах, телефон потерял устройство на отметке 13 метров.

Выводы:

DL-LINK оставил двоякие впечатления. С одной стороны — задумка хорошая, реализация — не очень. Ну а теперь о минусах и плюсах устройства:

+ идея (как «вторая жизнь» для старой магнитолы или музыкального центра — отличное решение);
+ дизайн (просто и без лишних «ненужностей»);
+ легкость управления и подключения;
+ время работы и дальность соответствуют заявленным;

но есть и отрицательные моменты:

— нет регулятора громкости;
— качество звука не на высоте;
— качество корпуса — не очень качественный пластик;
— комплектный аудио переходник может легко выломать гнездо как в самом устройстве, так и в том, к которому его подключили.

DL-LINK TS-BT35A08 был предоставлен для обзора бесплатно магазином gearbest.com.

з.ы. дальнейшая судьба устройства — на работе он будет подключен к усилителю в качестве «беспроводного кабеля» для получения удовольствия от музыки в «холодном цифровом звучании».
